北京中科宇杰節電設備有限公司一直以來致力于工業數字化自動控制節電解決方案，整合自動控制，SVG，高低壓風機、水泵、空壓機等一整套節能綜合解決方案引導企業從常規用電管理邁向深入的自動控制節電應用，使企業在激烈的競爭環境中，不斷提升企業運營效益，實現企業的卓越價值和基業長青。目前該工業數字化自動控制節電解決方案已經廣泛應用于電力，鋼鐵，化工，水泥，機械，陶瓷，市政等各商業、工業企業中，為企業節能增效。
北京中科宇杰節電設備有限公司工業數字化自動控制節電系統具備以下性能特點
| 友好的人機交互界面 | 報警和報警管理 | 生產報表生成和打印 |
| 實時和歷史趨勢分析 | 系統安全性管理 | 實時數據庫組態 |
| 歷史數據庫組態 | 支持多種控制算法 | 開放式結構，支持OPC、DDE、ODBC等方式 |
| 支持TCP/IP,MODBUS，HART標準通訊協議 | 現場控制器RTU性能指標 | 可與ERP實現無縫對接 |
同時系統還具備在中控室直接實行遠程自動抄表功能，組成以中控室為中心的地域性抄表網絡，周期性讀數，根據不同指令，中控室可對網絡內的各電表進行每月一次，每日一次或每日數次的指定周期性抄讀及打印。

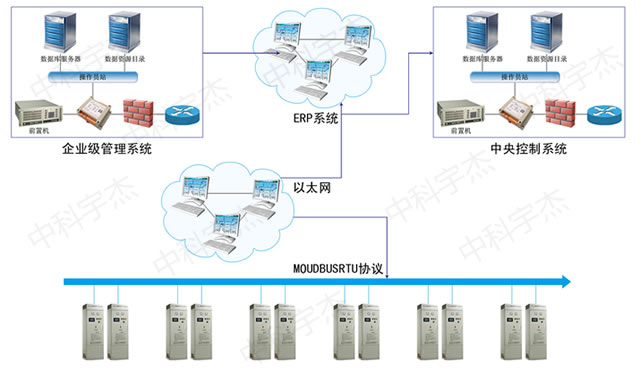

全廠數字化自動控制節電解決方案示意圖如下：
由圖一可看出：解決用電浪費問題必須從高壓/低壓兩部分進行。

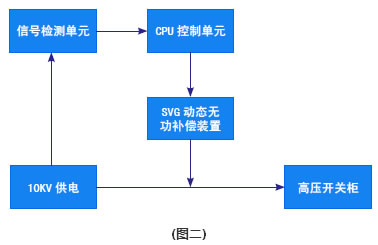

由圖二所示，在10KV高壓開關柜進線處并聯安裝SVG動態無功補償裝置，基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/td> |  |

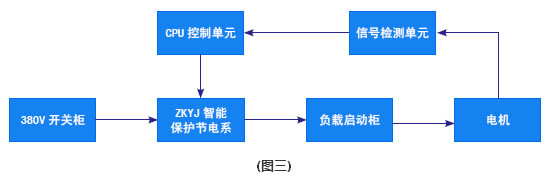

由圖三所示，在低壓380V開關柜與負載（風機、水泵、空壓機、及電機拖動類）啟動柜之間串接智能保護節電系統，系統在電機的使用上，它能自動跟蹤檢測電機運行中的負載變化，將檢測信號反饋給控制中心，經過中央處理，運算放大后給出指令信號，以此來改變有功電量的輸出，使電機在最經濟的電耗下運行，達到節電的目的。
